КОМПАС-3D 16.1.2 (2016) [Rus]

Базовые возможности системы включают в себя функционал, который позволяет спроектировать изделие любой степени сложности в 3D, а потом оформить на это изделие комплект документации, необходимый для его изготовления в соответствии с действующими стандартами (ГОСТ, СТП и др.):
развитый инструментарий трёхмерного твердотельного, поверхностного и параметрического моделирования;
функционал по созданию и работе с исполнениями для деталей и сборочных единиц, с последующим автоматическим получением документации (спецификация и чертежи с видами и таблицами исполнений);
учет допуска для всех управляющих размеров в эскизах и операциях построения;
механизмы для работы с крупными сборками: слои, частичная загрузка компонентов, специальные методы оптимизации, позволяющие обеспечить работу со сложными проектами, включающими десятки тысяч подсборок, деталей и стандартных изделий, а также работа со слоями в 3D;
функционал моделирования деталей из листового материала — команды создания листового тела, сгибов, отверстий, жалюзи, буртиков, штамповок и вырезов в листовом теле, замыкания углов и т. д., и также выполнения развёртки полученного листового тела (формирование ассоциативного чертежа развёртки);
специальные возможности, облегчающие построение литейных форм — литейные уклоны, линии разъема, полости по форме детали (в том числе с заданием усадки);
инструменты создания пользовательских параметрических библиотек типовых элементов;
возможность получения конструкторской и технологической документации: встроенная система КОМПАС-График позволяет выпускать чертежи, спецификации, схемы, таблицы, текстовые документы;
встроенные отчёты по составу изделия, в том числе по пользовательским атрибутам;
возможность простановки размеров, обозначений и технических требований в 3D-моделях (поддержка стандарта ГОСТ 2.052–2006 «ЕСКД. Электронная модель изделия»);
поддержку стандарта Unicode;
средства интеграции с различными CAD / CAM / CAE системами;
средства защиты пользовательских данных, интеллектуальной собственности и сведений, составляющих коммерческую и государственную тайну (реализовано отдельным программным модулем КОМПАС-Защита).
По умолчанию КОМПАС-3D поддерживает экспорт / импорт наиболее популярных форматов моделей, за счёт чего обеспечивается интеграция с различными CAD / CAM / CAE пакетами. Базовая функциональность продукта легко расширяется за счёт различных приложений, дополняющих функционал КОМПАС-3D эффективным инструментарием для решения специализированных инженерных задач. Например, приложения для проектирования трубопроводов, металлоконструкций, различных деталей машин позволяют большую часть действий выполнять автоматически, сокращая общее время разработки проекта в несколько раз. Модульность системы позволяет пользователю самому определить набор необходимых ему приложений, которые обеспечивают только востребованную функциональность.
«Компас-Shaft 3D» — проектирование валов с элементами механических передач и зацеплений;
«Компас-Spring» — система проектирования пружин;

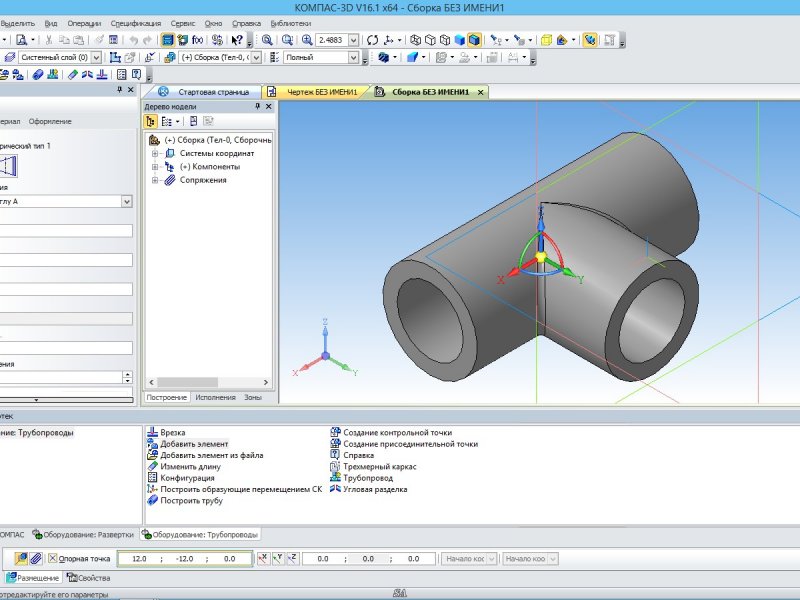

«Трубопроводы 3D» — система проектирования трубопроводов;
«Кабели и жгуты 3D» — 3D-моделирование электрических кабелей и жгутов и выпуск конструкторской документации на них;
«Металлоконструкции 3D» — автоматизация типовых работ по проектированию каркасов и рам из металлопроката;
«Компас—Электрик» — проектирование электрических схем;
«Стандартные Изделия: Крепёж» — включает крепежные изделия 2D и 3D по ГОСТ, ОСТ 92, ISO, DIN;
«Пресс-формы 3D»;
«3D-библиотека деталей и узлов штампов»;
«3D-библиотека деталей пресс-форм»;
«APM FEM» — система прочностного анализа для «Компас-3D»;

Главной концептуальной и наиболее ожидаемой пользователями новинкой стало «зеркалирование», которое кардинально меняет подходы к 3D-проектированию. Зеркальные исполнения сборок и деталей, зеркальные отражения и тексты, новые типы сопряжений — теперь на моделирование симметричной части любого изделия или объекта нужно потратить всего лишь несколько кликов. Принципы «зеркалирования» реализованы и в функциональности подготовки чертежей. Так, при добавлении в ассоциативный чертеж вида с зеркального исполнения модели автоматически формируются надписи в формате, рекомендуемом ГОСТ 2.113-75. Для строительного проектирования в арсенале КОМПАС-3D припасены команды для работы с текстом: в новой версии можно не только настроить количество и расположение характерных точек для перемещения надписи, но и при необходимости — создать зеркально отраженный текст. Инструменты «зеркалирования» будут востребованы самыми разными предприятиями и в самых разных областях применения КОМПАС-3D, ведь практически все создаваемые инженером изделия и объекты содержат в себе симметричные элементы: от танков «Уралвагонзавода» до самолетов НПО «Аэроволга», от пожарной техники тверской компании «Пожарные системы» до зенитно-ракетных комплексов Концерна ПВО «Алмаз-Антей»...
Машиностроение
В КОМПАС-3D V16 разработчики подарили вторую жизнь гибке листового металла, так как многие заказчики АСКОН используют в своих изделиях детали сложной листовой формы. Теперь пользователям доступен широкий спектр команд для быстрого создания сгибов без использования дополнительных операций и дополнительных построений в эскизе. Особое внимание было уделено работе с линейчатыми обечайками, которые основываются на линейчатой поверхности общего вида и не всегда являются физически разворачиваемыми без пластической деформации. Раньше пользователь был вынужден строить подобные детали с помощью поверхностей и твердотельных операций без возможности построить развертку, но в V16 для этого предусмотрен специальный функционал. К услугам конструкторов и некоторые другие типы работы с листовыми телами, например, сегментация по количеству сегментов, по длине, высоте или углу сегмента в обычных обечайках, которая необходима, когда, например, на производстве нет возможности гнуть переменный радиус, т.е. формировать сгибы конической формы. При использовании этих и других новинок для листового моделирования получить развертку деталей и передать ее на оборудование, с помощью которого ее вырежут из листа и произведут последующую гибку, становится очень просто.
Среди прочих новшеств, которые будут интересны любому машиностроителю, — сохранение сборочной единицы как тела, что делает ее гораздо легче и позволяет оперативнее производить последующие операции; автоподгонка форматов чертежей при печати; развитие функционала приложения «Сервисные инструменты», которое пополнилось целым набором команд, повышающих удобство работы и скорость выполнения типовых построений.
К выходу новой версии было полностью обновлено приложение Оборудование: Металлоконструкции. Высокая скорость построения, простота, удобство, интерактивность — с новым приложением можно легко и интуитивно проектировать сложные рамные и ограждающие металлоконструкции и в результате избежать дополнительных затрат на материал, инструмент, а главное — потери времени. Приложение пригодится всем предприятиям, которые используют в своих изделиях профильный металлопрокат.
В приложении Валы и механические передачи 3D появился оптимизационный расчет цилиндрических зубчатых передач. Он предоставляет выбор наилучшего решения, отражающего любые комбинации критериев: прочность, износостойкость, плавность хода и т.д. Также с помощью приложения можно решить обратную задачу проектирования цилиндрической передачи — подобрать параметры зубчатой передачи в зависимости от условий ее работы.
Пользователи заметят и то, как была расширена сфера применения приложения Механика: Пружины. В частности, в нем добавлена возможность построения пружин без проведения расчета. Это пригодится, когда у инженера есть чертеж пружины, но нет модели: ее можно сформировать, введя с помощью приложения геометрические параметры.
Приборостроение
Приложение Оборудование: Кабели и Жгуты совершило существенный рывок в скорости работы. Время формирования 3D-модели жгута уменьшилось в 3-5 раз в зависимости от сложности жгута. Теперь к услугам конструктора возможность чтения состава соединений из системы КОМПАС-Электрик благодаря обменному XML-файлу. Эта функция позволяет максимально автоматизировать процесс построения трасс соединений и моделей жгута/кабеля.
Появились новинки и в самом КОМПАС-Электрик: новое решение в оформлении документации в КОМПАС-Электрик (распространяется на схемы от Э3 до Э6) дает возможность повысить информативность документов. А при маркировке потенциального узла теперь можно включить обозначение жгута и кабеля, куда входит конкретное соединение между аппаратами.
С выпуском 3D CAD Renga Architecture АСКОН не останавливает развитие строительной конфигурации КОМПАС-3D и приложений, составляющих технологию проектирования MinD. Перемены в новой версии встречают пользователя прямо «с порога»: интерфейс приложений теперь позволяет производить настройку инструментов, которые можно объединять в компактные панели и располагать в любом удобном месте рабочего поля. При этом смена приложения автоматически меняет набор инструментов, так что каждый проектировщик сможет создать индивидуальное рабочее пространство.

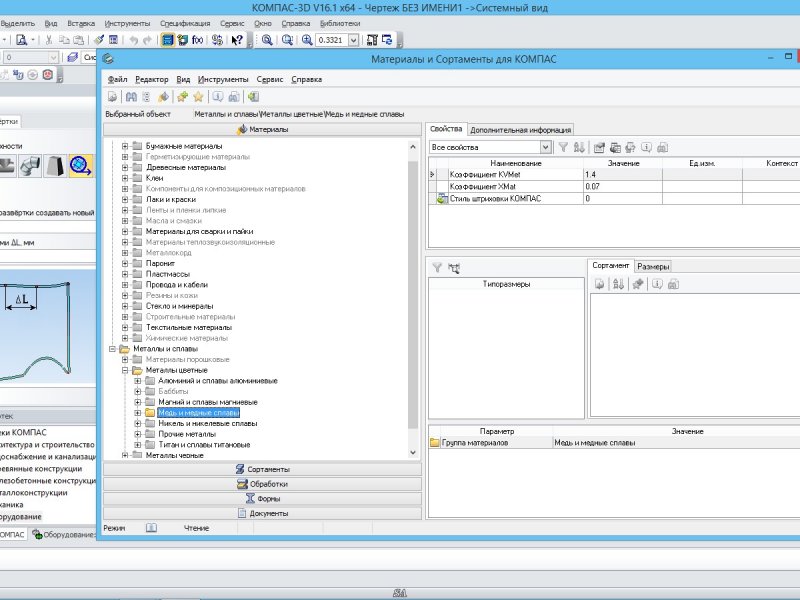

В каталог приложения Металлоконструкции: КМ добавлен перечень новых материалов в соответствии с сортаментом; появились уголки, двутавры и швеллеры по зарубежным стандартам. В окне фильтра стал доступен как ГОСТ на материал, так и марка материала, что поможет более точно выбрать необходимый профиль.

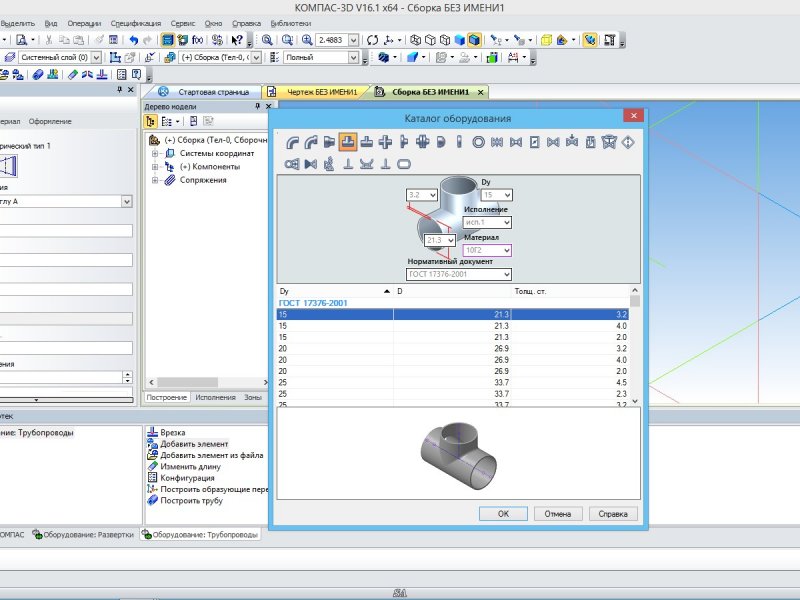

В приложениях семейства инженерных систем — Технология: ТХ, Жизнеобеспечение: ОВ, Жизнеобеспечение: ВК — реализованы новые опции: Автотройник, Концентрический автопереход, Эксцентрический автопереход, Автовставка с подбором, Автовставка с переходами. Возможности вставки автоперехода (концентрического или эксцентрического) при смене диаметра давно не хватало в КОМПАС-3D. До сих пор она осуществлялась подбором элемента перехода из каталога, а теперь происходит автоматически.
Автовставка с подбором способна найти подходящий по контрольным параметрам (диаметр, SDR и т. д.) типоразмер в том же разделе каталога, из которого выбран текущий типоразмер. На Панели каталога можно выбирать значения из доступных фильтров, тогда автоподбор будет производиться с учетом зафиксированных значений. При построении отображается фантомное изображение подобранного типоразмера. Интересен и режим Автовставка с переходами, который позволяет вставить текущий типоразмер, а при необходимости подберет и нужный переход.

Устанавливаем Базовую часть KOMPAS-3D V16.1.1 из папки KOMPAS-3D_V16.1_x86 или x64.
Устанавливаем Машиностроительную конфигурацию из папки MCAD_V16.2_x86 или x64 и обновление из папки UPDATE_MCAD_16.2.1_x86_x64.
Устанавливаем Строительную конфигурацию из папки AEC_V16.1_x86 или x64.
Устанавливаем Приборостроительную конфигурацию из папки ECAD_V16.1_x86 или x64.
Из пунктов №№ 2,3 и 4 можете выбрать только те, в которых вы будете работать, все ставить не обязательно.
Устанавливаем обновление из папки UPDATE_V16.1.2_x86_x64

Содержимое папки KOMPAS-3D_V16.1.1_x86_noHASP или KOMPAS-3D_V16.1.1_x64_noHASP скопировать с заменой в папку C:Program FilesASCONKOMPAS-3D V16
По пути: C:Program FilesASCONKOMPAS-3D V16LibsUnwrap заменить библиотеку разверток Unwrap.rtw на вылеченную из папки Unwrap_3.5.0.98_x86_x64 (отключить проверку новых версий)
